角鋼組成與配件

橫桿
橫桿

構成本體的正面及側面,透過卡榫與立柱相連,構成每層結構的支撐面。標準色分為平光白和黑砂紋兩色,標準長度 30CM~180CM,以 15CM 為倍數。其餘顏色及長度可訂製。

立柱
立柱

本體四角的支柱,使本體能夠穩固直立於地面。透過卡榫,與各層橫桿相連,串接各層的支撐面,使本體串聯成穩固的結構體。標準色分為平光白和黑砂紋兩色,標準長度150CM~300CM,以 15CM 為倍數。其餘顏色及長度可訂製。

層板
層板

放置於各層橫趕上的耐重載板。木製層板依顏色分為白色、黑色、原木色三色,鋼製層板則分為平光白、黑砂紋兩色,與角鋼材質相同。木製層板厚度有 9MM, 12MM 選項。層板的材質及厚度僅影響質感外觀,與載重並未有關係。

補強
補強

安裝於橫桿之上,增強層板支撐力道的鋼樑。一般而言,寬度在 120CM 以下,每層會配置一支補強;寬度在 120CM 以上,每層會配置兩支補強。分為平光白、黑砂紋兩色,與角鋼材質相同。

標準腳墊
標準腳墊

安裝於立柱底部,保護您的地面於施工時以及日後使用時都不被刮傷。

移動輪
移動輪

安裝於立柱底部,供您移動您的角鋼架。四顆輪子為一組,其中兩顆附有煞車片。計有單軸輪以及工業輪兩種選項: 單軸4/5英吋輪: 安裝後,整座角鋼架載重限 200/300KG 工業輪: 安裝後,整座角鋼架載重限 500KG

鋼製可調腳墊
鋼製可調腳墊

安裝於立柱底部。若角架需要安置於不平整之地面,可使用可調式角墊,微調每一邊角之高度。

側擋
側擋

安裝於角鋼架的背面或側面。若您放置的物品或滾動或滑動,可依需要加裝側檔避免物品掉落。分為平光白、黑砂紋兩色,與角鋼材質相同。

連片
連片

安裝於立柱上,若需要將兩座角鋼架彼此相連,可透過蝴蝶連片串接,增加結構的穩固性。分為平光白、黑砂紋兩色,與角鋼材質相同。

書架擋板
書架擋板

跨放於角鋼架內,用以分隔物品。多用於書架。

側擋背擋
側擋背擋

安裝於角鋼架側面或背面,防止物品掉落。

分隔擋
分隔擋

安裝於側擋背擋上,用以分隔物品。

磁性標示牌
磁性標示牌

分黑白兩色,可吸附於角鋼架上用以標示。尺寸為5CM x 12CM.

材質細節示例


平光白橫桿,面寬5CM
平光白橫桿,面寬5CM
黑砂紋橫桿,面寬5CM
黑砂紋橫桿,面寬5CM
平光白立柱,面寬4CM
平光白立柱,面寬4CM
黑砂紋立柱,面寬4CM
黑砂紋立柱,面寬4CM
12MM原木木質層板
12MM原木木質層板
12MM白色貼皮木質層板
12MM白色貼皮木質層板
9MM黑色貼皮木質層板
9MM黑色貼皮木質層板
9MM橡木色貼皮木質層板
9MM橡木色貼皮木質層板
鋼質層板白色。耐潮濕,適用無塵室、餐飲業倉儲
鋼質層板白色。耐潮濕,適用無塵室、餐飲業倉儲
鋼質層板黑色。耐潮濕,適用無塵室、餐飲業倉儲
鋼質層板黑色。耐潮濕,適用無塵室、餐飲業倉儲

橫桿、立柱卡榫接合範例圖。
橫桿、立柱卡榫接合範例圖。

此型卡榫設計,經檢測可承受超過1頓的扭力。

立柱頂部示意圖
立柱頂部示意圖

立柱頂部都有切平口,橫桿敲入卡榫後,並不會有突出部分。

層板內嵌及腳墊接合處
層板內嵌及腳墊接合處

橫桿、立柱、層板、角墊接合綜合示意。層板內嵌,角墊防滑防刮,安全美觀。

補強接合處示意圖
補強接合處示意圖

橫桿、補強、層板底部、接合綜合示意。補強可有效確保載重並提高耐用性。



​面寬與內外徑



由前述的各部位說明,您可想像角鋼架會受到立柱或橫桿面寬的影響,使外徑和實際開口的內徑有所區別。請參考以下範例說明。

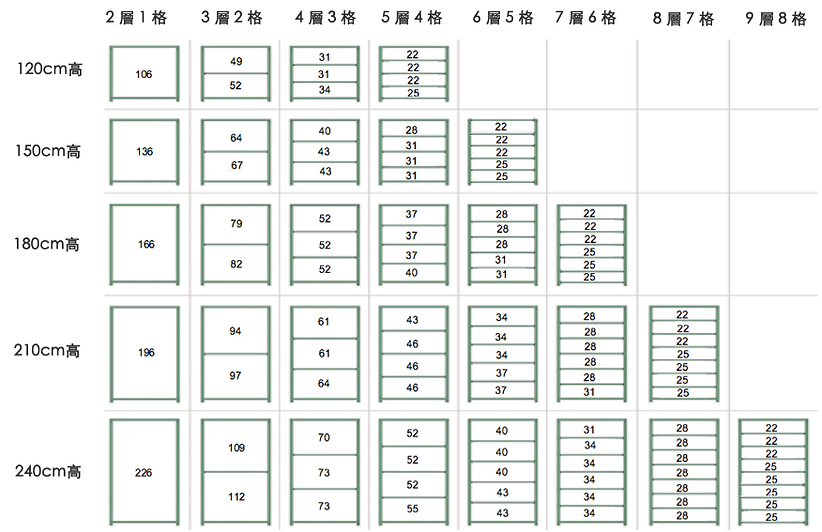

常見開口高度表

以下為一般常見的配置,僅供您參考。實際上每層的高度,可依您的需要,以3CM為倍數做自由增減。
